Comprendre le faisceau électrique d’une voiture à moteur thermique : alimentation, ECU, fusibles, BCM et équipements électriques

le réseau électrique caché de votre voiture

Lorsqu'on parle d'électricité automobile, on pense souvent immédiatement à la batterie, à l'alternateur ou aux phares. Pourtant, ces éléments ne représentent qu'une petite partie de l'ensemble.

Derrière le tableau de bord, dans le compartiment moteur, dans les portes et jusque dans les feux arrière, un véritable réseau électrique parcourt le véhicule.

Ce réseau est constitué du faisceau électrique, de connecteurs, de fusibles, de relais, de calculateurs, de moteurs électriques, de capteurs et de nombreux autres composants.

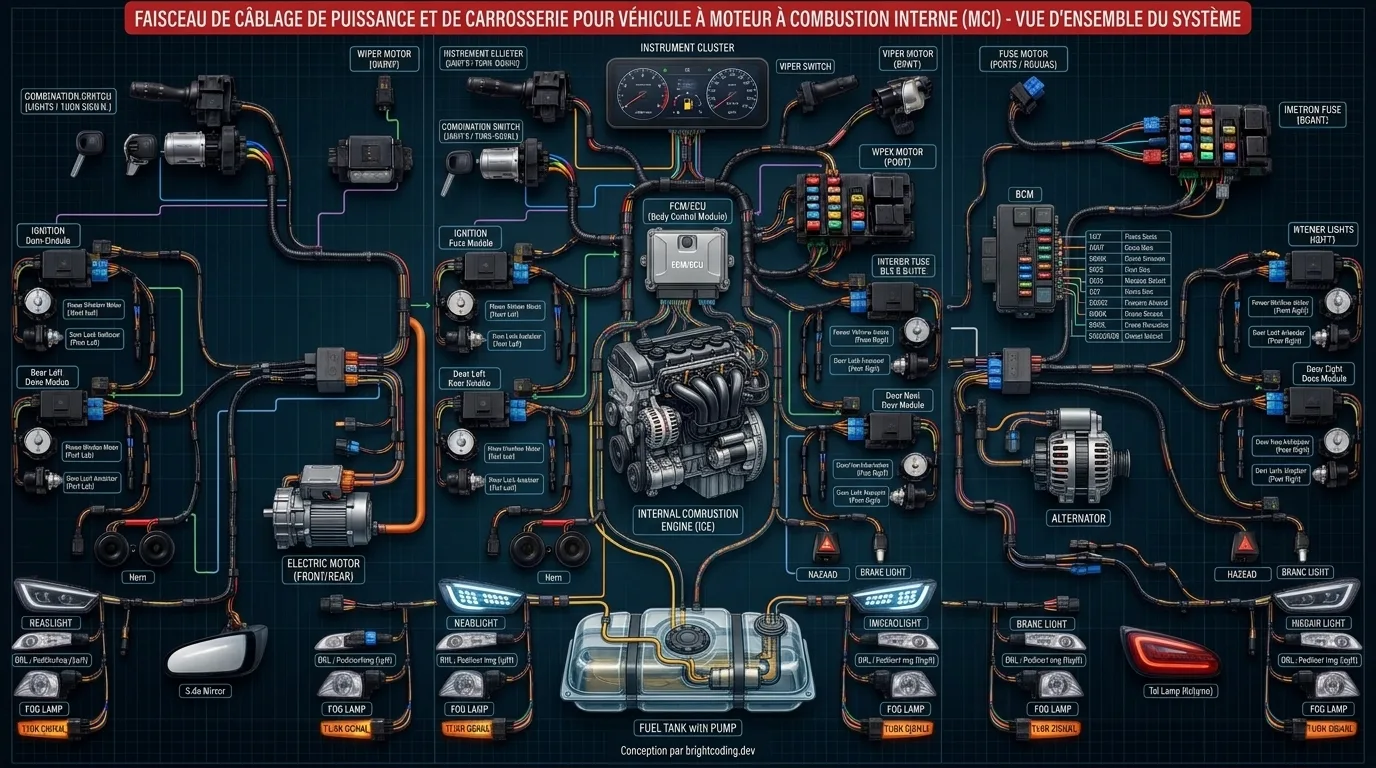

L'image présentée dans cet article propose une vue d'ensemble de cette architecture. Elle permet notamment de visualiser les connexions entre le moteur thermique, les calculateurs, les boîtes à fusibles, l'éclairage et les équipements de carrosserie.

1. Qu’est-ce qu’un faisceau électrique automobile ?

Le faisceau électrique est un ensemble organisé de fils permettant de relier les différents équipements électriques et électroniques d'un véhicule.

Au lieu d'avoir des centaines de fils séparés et difficiles à gérer, le constructeur les regroupe dans plusieurs faisceaux protégés et disposés selon les différentes zones du véhicule.

Un faisceau peut contenir :

• des fils d'alimentation ;
• des fils de masse ;
• des fils de signal ;
• des connecteurs ;
• des circuits protégés par des fusibles ;
• des lignes de communication entre calculateurs.

Il doit également résister à la chaleur, aux vibrations, à l'humidité et aux mouvements permanents du véhicule.

2. Le moteur thermique au centre du système

Au centre du schéma se trouve le moteur à combustion interne, également appelé ICE.

Même si son fonctionnement est essentiellement mécanique, un moteur moderne dépend énormément de l'électronique.

Les systèmes électriques permettent notamment de gérer :

• l'injection de carburant ;
• l'allumage ;
• différents capteurs ;
• le régime moteur ;
• la température ;
• la commande du papillon ;
• certains systèmes antipollution ;
• plusieurs fonctions de refroidissement.

Le bon fonctionnement du moteur dépend donc autant de la qualité de son alimentation électrique que de ses composants mécaniques.

3. L’ECU ou ECM : le cerveau électronique du moteur

L'un des éléments les plus importants du schéma est l'ECU, ou calculateur moteur.

Son rôle consiste à recevoir les informations provenant de différents capteurs puis à prendre des décisions pour commander le moteur.

Selon le véhicule, le calculateur peut exploiter des informations concernant :

• la position du vilebrequin ;
• la position de l'arbre à cames ;
• la température du liquide de refroidissement ;
• la position de l'accélérateur ou du papillon ;
• le débit d'air ;
• la vitesse du véhicule ;
• les gaz d'échappement.

À partir de ces informations, il commande différents actionneurs.

C'est pourquoi un moteur qui refuse de démarrer n'a pas nécessairement un problème mécanique. Une alimentation insuffisante, une mauvaise masse, un capteur défaillant ou un problème de câblage peut produire un symptôme similaire.

4. Le BCM et l’électronique de carrosserie

Le BCM, ou Body Control Module, est principalement associé aux fonctions électriques de la carrosserie.

Selon le modèle du véhicule, il peut gérer ou superviser :

• les éclairages ;
• les serrures ;
• les vitres électriques ;
• les essuie-glaces ;
• les clignotants ;
• l'éclairage intérieur ;
• le klaxon ;
• certaines fonctions d'alarme ;
• différentes fonctions de confort.

L'un des avantages d'un module de carrosserie est de remplacer certains circuits électriques directs par une gestion électronique.

Par exemple, un bouton peut envoyer une information au BCM plutôt que d'alimenter directement le moteur ou la lampe concernée.

5. Les boîtes à fusibles : une protection indispensable

Les boîtes à fusibles jouent un rôle essentiel dans la sécurité du système électrique.

Un fusible est conçu pour interrompre un circuit lorsqu'un courant trop important circule.

En cas de court-circuit ou de surcharge, il protège ainsi le câblage et les équipements.

Parmi les circuits que l'on peut trouver dans une boîte à fusibles :

• éclairage ;
• essuie-glaces ;
• pompe à carburant ;
• calculateurs ;
• klaxon ;
• accessoires ;
• systèmes moteur.

Un fusible ne doit jamais être remplacé par un modèle de calibre supérieur simplement parce qu'il grille régulièrement. Une fusion répétée peut révéler un problème électrique qui doit être diagnostiqué.

6. Le contacteur d’allumage

Le contacteur d'allumage constitue un point essentiel dans la distribution de l'alimentation.

Sur un système classique, différentes positions permettent d'activer différents circuits :

OFF → ACCESSOIRES → ON/IGNITION → START

Lorsque le conducteur passe en position de démarrage, le circuit de démarrage est activé afin de permettre le lancement du moteur.

Les véhicules plus récents peuvent utiliser des systèmes de démarrage électroniques, mais le principe général de distribution contrôlée de l'énergie reste similaire.

7. Le combiné d’instruments

En haut du schéma, on retrouve le combiné d'instruments.

C'est lui qui fournit au conducteur de nombreuses informations importantes :

• vitesse ;
• régime moteur ;
• niveau de carburant ;
• température ;
• voyants d'alerte ;
• état de charge ;
• indications liées aux systèmes électroniques.

Dans les véhicules modernes, le combiné ne fonctionne pas de manière totalement indépendante. Il échange souvent des informations avec d'autres calculateurs.

C'est pourquoi une panne de communication électronique peut parfois provoquer plusieurs voyants simultanément.

8. L’alternateur : produire l’électricité lorsque le moteur tourne

L'alternateur transforme l'énergie mécanique du moteur en énergie électrique.

La batterie fournit principalement l'énergie nécessaire au démarrage et joue également un rôle de stabilisation du réseau électrique.

Une fois le moteur en marche, l'alternateur fournit l'énergie nécessaire aux nombreux équipements du véhicule tout en participant à la recharge de la batterie.

Un défaut de charge peut donc entraîner plusieurs symptômes :

• batterie qui se décharge ;
• éclairage faible ;
• problèmes électroniques ;
• difficultés de démarrage après arrêt ;
• apparition de voyants.

9. La pompe à carburant

La pompe à carburant, représentée près du réservoir, est alimentée électriquement.

Son rôle est d'acheminer le carburant vers le système d'alimentation du moteur.

Le circuit peut comprendre :

fusible → relais ou commande électronique → câblage → pompe → masse

Selon la conception du véhicule, la pompe peut être commandée par le calculateur moteur ou par un autre module.

Une coupure électrique sur ce circuit peut empêcher le moteur de démarrer, même si la pompe elle-même est en parfait état.

10. Le système d’essuie-glaces

Le système d'essuie-glaces associe généralement une commande, une partie électronique et un moteur.

On peut simplifier son fonctionnement de la manière suivante :

commande d'essuie-glace → relais/module → moteur → mécanisme d'essuie-glace

Selon le véhicule, plusieurs modes peuvent être disponibles :

• vitesse lente ;
• vitesse rapide ;
• fonctionnement intermittent ;
• mode automatique ;
• position de repos.

Le moteur électrique entraîne ensuite le mécanisme qui transforme la rotation en mouvement de va-et-vient des balais.

11. L’éclairage du véhicule

Le faisceau alimente également les différents systèmes d'éclairage.

On retrouve notamment :

• les phares ;
• les antibrouillards ;
• les feux de jour ;
• les feux stop ;
• les feux arrière ;
• les clignotants.

Sur un véhicule moderne, ces fonctions peuvent être contrôlées directement ou via un module électronique.

Une panne de phare ne signifie donc pas systématiquement que l'ampoule est défectueuse.

Le diagnostic doit également tenir compte du fusible, du connecteur, de l'alimentation, de la masse et du module de commande.

12. Le klaxon et les petits consommateurs électriques

Le klaxon est un bon exemple de circuit relativement simple.

On peut représenter son fonctionnement ainsi :

commande au volant → relais/module → klaxon → masse

Comme pour les autres équipements, une panne peut provenir de plusieurs endroits.

Un technicien doit donc vérifier le circuit dans son ensemble plutôt que remplacer immédiatement le composant final.

13. Les portes et les équipements de carrosserie

Le faisceau électrique ne s'arrête évidemment pas au compartiment moteur.

Chaque porte peut contenir plusieurs composants électriques :

• moteur de vitre ;
• verrouillage électrique ;
• interrupteurs ;
• éclairage ;
• haut-parleurs ;
• capteurs ;
• module de porte.

Les zones où le faisceau est régulièrement plié peuvent être particulièrement sensibles à la rupture d'un conducteur.

C'est une des raisons pour lesquelles certaines pannes électriques apparaissent seulement de manière intermittente.

14. Les différents moteurs électriques du véhicule

Une voiture moderne contient de nombreux petits moteurs électriques.

Selon le modèle, on peut en trouver pour :

• les vitres ;
• les essuie-glaces ;
• les sièges ;
• les rétroviseurs ;
• la ventilation ;
• certains systèmes de climatisation ;
• les ventilateurs de refroidissement.

Chaque moteur a besoin d'une alimentation correcte, d'une masse fiable et d'une commande adaptée.

Ainsi, lorsqu'un moteur électrique ne fonctionne pas, il ne faut pas forcément conclure qu'il est HS.

15. Pourquoi la masse est-elle si importante ?

La masse électrique est souvent sous-estimée lors d'un diagnostic.

Pour qu'un circuit fonctionne correctement, le courant doit pouvoir suivre un chemin complet.

On peut simplifier le fonctionnement ainsi :

source électrique → protection → commande → consommateur → masse → source

Une mauvaise masse peut provoquer :

• un éclairage faible ;
• des moteurs lents ;
• des coupures intermittentes ;
• des mesures incohérentes ;
• des problèmes de communication ;
• des difficultés de démarrage.

Une bonne masse est donc aussi importante qu'une bonne alimentation positive.

16. Les connecteurs : un maillon souvent négligé

Les connecteurs permettent de relier les différents composants tout en facilitant le montage et la maintenance.

Ils peuvent cependant être à l'origine de nombreuses pannes.

Les problèmes courants comprennent :

• corrosion ;
• humidité ;
• broche déformée ;
• mauvais contact ;
• verrouillage cassé ;
• oxydation.

Une seule mauvaise connexion peut suffire à créer une panne intermittente très difficile à trouver.

17. Comment comprendre le fonctionnement global du réseau

Pour comprendre le schéma, il est utile de considérer le système en plusieurs niveaux.

Distribution de puissance

La batterie et l'alternateur fournissent l'énergie électrique distribuée à travers différents circuits protégés.

Commande

Les interrupteurs et les calculateurs déterminent quand un composant doit fonctionner.

Communication

Les différents modules électroniques peuvent échanger des informations via les réseaux de communication du véhicule.

Action

Les moteurs, lampes, relais et autres actionneurs transforment les signaux électriques en actions concrètes.

Une fois cette logique comprise, les schémas électriques deviennent beaucoup moins intimidants.

18. Exemple pratique : un phare ne fonctionne plus

Prenons un problème courant : un phare ne s'allume plus.

La première réaction pourrait être de remplacer l'ampoule.

Mais un diagnostic logique consiste à vérifier le circuit étape par étape :

ampoule → connecteur → alimentation → fusible/protection → commande → masse

Si l'alimentation est présente mais que le phare reste éteint, il faut poursuivre le contrôle vers l'ampoule, le connecteur ou la masse.

Si aucune alimentation n'arrive, il faut remonter vers les éléments situés en amont du circuit.

Cette méthode permet d'éviter de remplacer inutilement des composants.

19. Ce que ce schéma permet réellement de comprendre

Le principal enseignement de cette représentation est que l'électricité automobile fonctionne comme un réseau interconnecté.

Un problème électrique local peut parfois avoir des conséquences sur plusieurs systèmes à cause d'une alimentation commune, d'une masse partagée, d'un fusible, d'un relais, d'un calculateur ou d'un réseau de communication.

C'est pour cette raison qu'un bon diagnostic automobile commence par comprendre le circuit dans son ensemble.

20. Conclusion

Le faisceau électrique peut sembler complexe au premier regard, mais sa mission fondamentale reste assez simple : transporter l'énergie, transmettre les informations et relier les différents équipements du véhicule.

L'ECU, le BCM, les boîtes à fusibles, l'alternateur, la pompe à carburant, les feux, les essuie-glaces, les moteurs électriques, les interrupteurs et les connecteurs travaillent ensemble au sein d'une même architecture.

Pour apprendre l'électricité automobile, il est donc préférable de commencer par comprendre cette logique globale avant de passer à l'étude de schémas spécifiques constructeur et aux méthodes de diagnostic avec multimètre ou oscilloscope.
