Composants d'un moteur de voiture : guide complet des pièces, fonctions, problèmes et solutions

Le moteur thermique est le cœur battant de votre voiture. C'est une merveille de mécanique qui transforme l'énergie chimique contenue dans le carburant en énergie mécanique, celle qui fait tourner vos roues et vous emmène d'un point A à un point B. Même si on vit une époque où les voitures électriques font beaucoup parler d'elles, le moteur à combustion interne reste une pièce maîtresse de l'automobile. Que vous soyez un passionné de mécanique, un conducteur curieux ou simplement quelqu'un qui veut comprendre ce qui se passe sous le capot, ce guide est fait pour vous.

Dans cet article, on va décortiquer ensemble les composants d'un moteur, de A à Z. On va voir comment ça marche, à quoi ça sert, quelles sont les pièces les plus importantes, et surtout, comment reconnaître les signes de faiblesse et que faire quand ça ne tourne pas rond. On parlera aussi de l'entretien pour éviter les mauvaises surprises. Prêt à plonger dans les entrailles de la bête ? C'est parti.

1. Introduction au moteur automobile

1.1 Qu'est-ce qu'un moteur automobile ?

Pour faire simple, un moteur automobile est un élément mécanique qui transforme une énergie en mouvement. Plus précisément, il convertit l'énergie thermique issue de la combustion d'un carburant (essence ou diesel) en énergie mécanique perceptible, celle qui va faire tourner les roues. On parle souvent de "moteur à combustion interne" ou de "moteur à explosion". C'est le cerveau et les muscles de votre voiture en même temps.

1.2 À quoi sert un moteur ?

Sa mission principale est de fournir la puissance nécessaire pour déplacer le véhicule. Sans lui, votre voiture n'est qu'une belle carcasse de métal et de plastique. Le moteur doit aussi être capable de s'adapter à différentes situations : rouler tranquillement en ville, accélérer sur l'autoroute, grimper une côte. C'est un équilibre délicat entre puissance, consommation et fiabilité.

1.3 Comment transforme-t-il le carburant en énergie mécanique ?

Le principe est à la fois simple et ingénieux. Imaginez une petite explosion contrôlée. On mélange de l'air et du carburant dans une chambre fermée. On comprime ce mélange. On y met une étincelle (dans le cas d'un moteur essence). Résultat : une mini-explosion qui pousse un piston vers le bas. Ce mouvement linéaire est ensuite transformé en mouvement rotatif par un système de bielles et de vilebrequin. C'est cette rotation qui, au final, fait tourner vos roues.

1.4 Les quatre temps

La grande majorité des moteurs de voiture fonctionnent selon un cycle à quatre temps, aussi appelé cycle de Beau de Rochas. C'est une série de quatre mouvements bien distincts qui se répètent sans cesse.

1. Admission : Le piston descend et la soupape d'admission s'ouvre. Le mélange air-carburant est aspiré dans la chambre de combustion.
2. Compression : Les soupapes se ferment. Le piston remonte et comprime le mélange. La pression monte énormément, jusqu'à environ 30 bars.
3. Combustion/Détente : Une étincelle (moteur essence) ou l'auto-inflammation (moteur diesel) enflamme le mélange. L'explosion repousse violemment le piston vers le bas. C'est le temps "moteur", celui qui produit le travail.
4. Échappement : Le piston remonte à nouveau et la soupape d'échappement s'ouvre. Les gaz brûlés sont évacués vers le système d'échappement.

Et hop, on recommence. Ce cycle se répète des milliers de fois par minute.

1.5 Qu'est-ce qu'un moteur 4 cylindres ?

Un moteur 4 cylindres est une configuration où quatre pistons travaillent ensemble. Chaque piston a son propre cycle en quatre temps, mais ils sont décalés pour que le moteur produise une puissance continue et fluide. C'est la configuration la plus courante sur les voitures particulières. Elle offre un bon compromis entre performance, consommation et encombrement. Les moteurs en ligne à 4 cylindres sont réputés pour leur simplicité et leur équilibre.

1.6 Qu'est-ce qu'un moteur DOHC ?

DOHC est l'acronyme anglais de "Double Overhead Camshaft", ce qui se traduit par "double arbre à cames en tête". Sur un moteur conventionnel, un seul arbre à cames peut gérer l'ouverture et la fermeture des soupapes d'admission et d'échappement. Sur un moteur DOHC, il y a deux arbres à cames : un pour les soupapes d'admission et un pour les soupapes d'échappement. L'avantage ? On peut optimiser indépendamment le timing et la levée des soupapes d'admission et d'échappement. Cela permet d'améliorer le remplissage des cylindres et l'évacuation des gaz, ce qui se traduit par plus de puissance, surtout à haut régime. En revanche, c'est plus complexe à fabriquer et donc plus cher à l'achat et à entretenir.

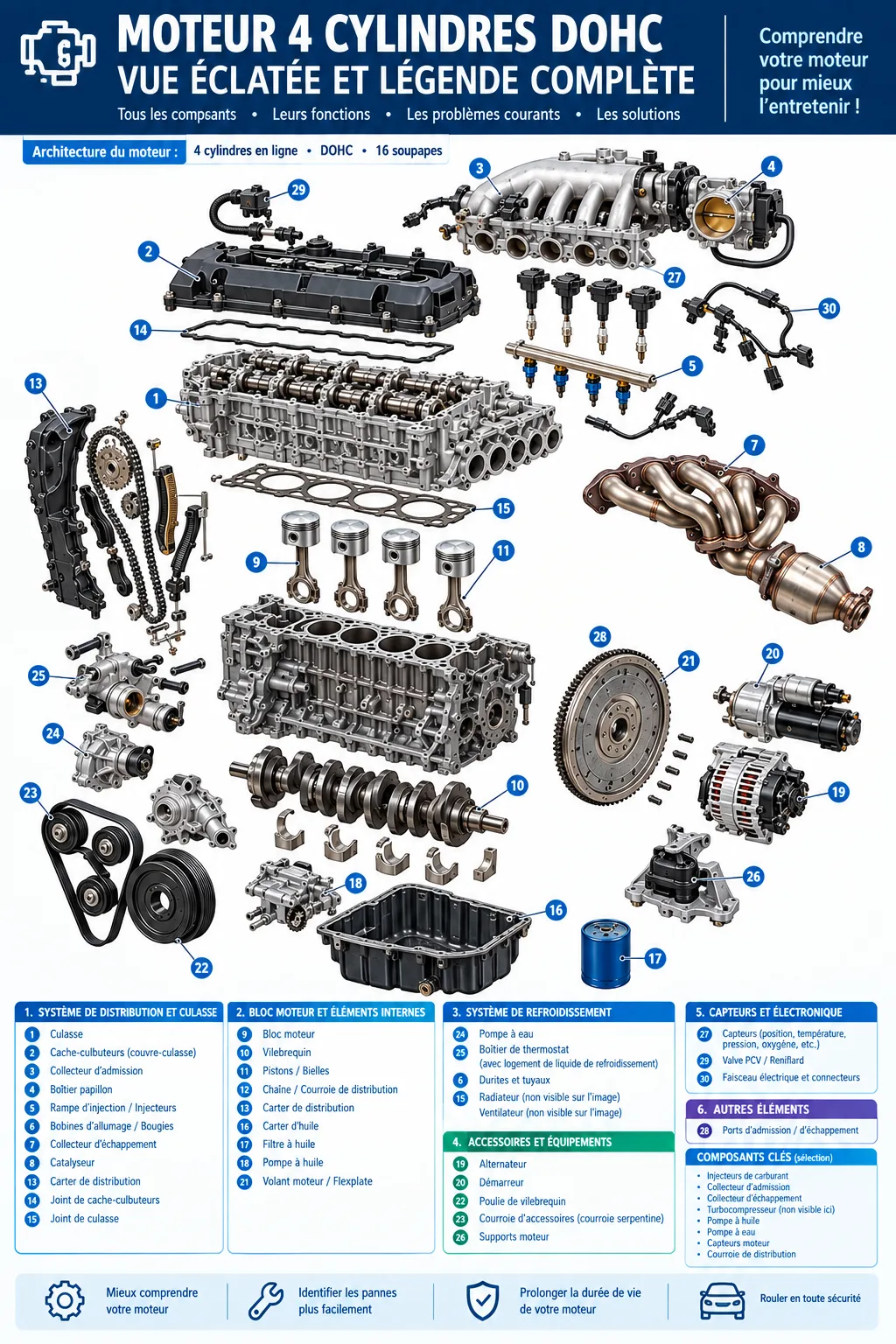

2. Vue d'ensemble des composants

Voici un tableau récapitulatif des principaux composants d'un moteur et de leur fonction, ainsi que des pannes fréquentes. Gardez à l'esprit que cette liste n'est pas exhaustive et que chaque moteur a ses spécificités.

N°	Composant	Fonction	Pannes fréquentes
1	Bloc moteur	Structure principale qui abrite les cylindres et les canaux de liquide et d'huile	Fissures, usure des chemises, fuites
2	Culasse	Couvre les cylindres, abrite les soupapes, les arbres à cames et la chambre de combustion	Déformation, fissures, joint de culasse HS
3	Joint de culasse	Assure l'étanchéité entre le bloc moteur et la culasse	Fuites d'huile ou de liquide, perte de compression
4	Arbres à cames	Coordonnent l'ouverture et la fermeture des soupapes	Usure des cames, jeu excessif, casse
5	Soupapes	Laissent entrer l'air/carburant et sortir les gaz d'échappement	Brûlées, encrassées, jeu incorrect
6	Pistons	Reçoivent la pression de la combustion et la transmettent à la bielle	Usure, rayures, perçage, fusion
7	Segments	Assurent l'étanchéité entre le piston et la paroi du cylindre	Usure, perte d'élasticité, consommation d'huile
8	Bielles	Relient le piston au vilebrequin	Déformation, usure des coussinets, casse
9	Vilebrequin	Transforme le mouvement linéaire des pistons en mouvement rotatif	Usure des manetons, rayures, casse
10	Coussinets	Réduisent les frottements entre les pièces mobiles	Usure, rayures, fusion
11	Volant moteur	Régule la rotation du moteur et transmet la puissance à la boîte de vitesses	Usure des dents, voilage, fissures
12	Système de distribution	Synchronise la rotation du vilebrequin et des arbres à cames	Courroie ou chaîne détendue, tendeur HS, pignons usés
13	Filtre à air	Purifie l'air admis dans le moteur	Encrassement, colmatage
14	Collecteur d'admission	Distribue l'air aux différents cylindres	Fuites, fissures, encrassement
15	Boîtier papillon	Régule le débit d'air entrant dans le moteur	Encrassement, moteur pas à pas HS
16	Pompe à carburant	Envoie le carburant du réservoir vers le moteur	Usure, baisse de pression, panne électrique
17	Filtre à carburant	Retient les impuretés du carburant	Colmatage
18	Injecteurs	Pulvérisent le carburant dans le collecteur d'admission ou la chambre	Encrassement, fuites, panne électrique
19	Bougies	Produisent l'étincelle qui enflamme le mélange (essence)	Usure, encrassement, électrode endommagée
20	Bobines d'allumage	Transforment la basse tension en haute tension pour les bougies	Défaillance, surchauffe, fissures
21	Calculateur moteur	Gère électroniquement le fonctionnement du moteur	Panne logicielle, capteurs défaillants, connectique
22	Collecteur d'échappement	Recueille les gaz d'échappement des cylindres	Fissures, fuites
23	Sonde lambda	Mesure l'oxygène dans les gaz d'échappement	Usure, encrassement, panne de chauffage
24	Catalyseur	Réduit les émissions polluantes	Colmatage, surchauffe, empoisonnement
25	Silencieux	Réduit le bruit des gaz d'échappement	Corrosion, perforation
26	Pompe à huile	Fait circuler l'huile sous pression dans le moteur	Usure, baisse de pression, clapet bloqué
27	Filtre à huile	Retient les impuretés de l'huile	Colmatage
28	Pompe à eau	Fait circuler le liquide de refroidissement	Fuite, roulement HS, turbine usée
29	Thermostat	Régule la température du moteur	Bloqué ouvert ou fermé
30	Radiateur	Refroidit le liquide de refroidissement	Fuite, colmatage, ailettes abîmées
31	Ventilateur	Force l'air à travers le radiateur	Panne du moteur électrique, fusible grillé
32	Alternateur	Produit l'électricité pour recharger la batterie et alimenter les équipements	Usure des balais, régulateur HS, roulement bruyant
33	Démarreur	Lance le moteur en entraînant le volant moteur	Solénoïde HS, pignon usé, charbons usés
34	Courroie accessoires	Entraîne l'alternateur, la pompe à eau, etc.	Usure, fissures, patinage
35	Supports moteur	Fixent le moteur au châssis et absorbent les vibrations	Caoutchouc craquelé, affaissé, rupture

3. Bloc moteur

Définition

Le bloc moteur, aussi appelé bloc-cylindres, est la structure principale et la base de tout le moteur. C'est une grosse pièce de fonte ou d'aluminium dans laquelle sont usinés les cylindres. C'est en quelque sorte le squelette du moteur.

Fonction

Il a plusieurs rôles cruciaux. Il abrite les cylindres, qui sont les chambres où se déroulent les explosions. Il intègre également les canaux de refroidissement, par lesquels circule le liquide de refroidissement pour éviter la surchauffe. On y trouve aussi les canaux d'huile, qui permettent la lubrification des pièces mobiles. Enfin, il supporte tout le reste : le vilebrequin, les pistons, la culasse, etc.

Composants clés

• Cylindres : Ce sont les tubes dans lesquels les pistons montent et descendent. Leur surface est extrêmement lisse pour minimiser les frottements. Certains blocs utilisent des chemises rapportées, humides ou sèches, pour améliorer la dissipation de chaleur ou faciliter la réparation.
• Canaux d'huile : Ce sont des galeries percées dans le bloc qui amènent l'huile sous pression aux paliers du vilebrequin, aux arbres à cames et à d'autres points de lubrification.
• Canaux de refroidissement : Ces cavités entourent les cylindres. Le liquide de refroidissement y circule pour absorber la chaleur produite par la combustion.
• Vilebrequin : Bien qu'il soit une pièce mobile, le vilebrequin est logé dans le bloc. Il repose sur des paliers et transforme le mouvement vertical des pistons en rotation.
• Pistons : Ils coulissent dans les cylindres et transmettent la force de la combustion au vilebrequin via les bielles.

Problèmes fréquents

• Fissure : Le bloc peut se fissurer à cause d'une surchauffe sévère ou d'un gel du liquide de refroidissement. Une fissure peut entraîner des fuites de liquide ou d'huile, ou une perte de compression.
• Usure des cylindres : Avec le temps, les cylindres peuvent s'ovaliser ou se rayer, ce qui entraîne une perte de compression et une consommation d'huile.
• Surchauffe : Un bloc moteur qui surchauffe peut se déformer, ce qui endommage les joints et les pièces mobiles.
• Fuite d'huile : Les joints et les bouchons du bloc peuvent fuir avec l'âge.
• Fuite de liquide de refroidissement : Les canaux de refroidissement ou les joints peuvent développer des fuites.

Symptômes, causes et solutions

Symptôme	Cause possible	Solution
Perte de liquide de refroidissement	Fissure dans le bloc ou joint de culasse HS	Colmatage (solution temporaire), remplacement du bloc
Fumée blanche à l'échappement	Liquide de refroidissement brûlé dans les cylindres	Réparation ou remplacement du bloc
Baisse de compression	Usure des cylindres et des segments	Réalésage et pose de chemises, ou remplacement du bloc
Consommation d'huile	Usure des cylindres ou des guides de soupapes	Réfection du moteur
Bruit de cognement	Usure des paliers de vilebrequin	Remplacement des coussinets, rectification du vilebrequin

4. Culasse

Définition

La culasse est la pièce qui vient se fixer sur le dessus du bloc moteur. Elle ferme les cylindres et abrite tout le système de distribution : les soupapes, les arbres à cames, les bougies (ou injecteurs pour un diesel), etc.

Fonction

Son rôle principal est de permettre l'admission de l'air et du carburant et l'échappement des gaz brûlés. Elle forme aussi la chambre de combustion avec le piston. C'est une pièce soumise à de très fortes contraintes thermiques et mécaniques.

Composants clés

• Soupapes : Les soupapes d'admission laissent entrer le mélange air-carburant, tandis que les soupapes d'échappement évacuent les gaz brûlés.
• Arbres à cames : Ils actionnent les soupapes en les ouvrant et les fermant au bon moment.
• Chambre de combustion : C'est la cavité où le mélange s'enflamme.
• Conduits d'admission et d'échappement : Ce sont les passages par lesquels l'air et les gaz circulent.
• Puits de bougies ou d'injecteurs : Emplacements pour les bougies ou les injecteurs.

Pannes fréquentes

• Déformation : Une surchauffe peut voiler la culasse, ce qui empêche une bonne étanchéité avec le joint.
• Fissures : Les culasses peuvent se fissurer entre les soupapes ou les puits de bougies.
• Usure des guides de soupapes : Les guides s'usent et les soupapes prennent du jeu, ce qui provoque des bruits et une consommation d'huile.
• Sièges de soupapes endommagés : Les sièges peuvent s'user ou se brûler, ce qui entraîne une perte de compression.

Diagnostic et solutions

Le diagnostic commence souvent par une inspection visuelle (recherche de fuites), un test de compression et un test d'étanchéité. Si la culasse est déformée, elle peut être resurfacée si le défaut n'est pas trop important. Sinon, il faut la remplacer. Les guides et les sièges de soupapes peuvent être remplacés par un usinage.

5. Arbres à cames et distribution DOHC

Définition

L'arbre à cames est une pièce métallique avec des excroissances appelées "cames". En tournant, les cames appuient sur les soupapes (ou sur des poussoirs, culbuteurs) pour les ouvrir. Sur un moteur DOHC, il y a deux arbres à cames : un pour l'admission et un pour l'échappement.

Fonction

L'arbre à cames est le chef d'orchestre de la distribution. Il doit ouvrir et fermer les soupapes au moment précis du cycle moteur. Sur un moteur DOHC, cette précision est optimale car chaque arbre peut être calé indépendamment.

Composants clés

• Cames : Les lobes qui actionnent les soupapes.
• Soupapes : Les soupapes d'admission et d'échappement.
• Ressorts : Ils rappellent les soupapes en position fermée.
• Culbuteurs ou poussoirs : Selon la conception, ils transmettent le mouvement de la came à la soupape.

Problèmes fréquents

• Usure des cames : Les cames peuvent s'user, ce qui réduit la levée des soupapes et dégrade les performances.
• Jeu excessif : Un jeu incorrect entre la came et la soupape (ou le poussoir) peut causer du bruit et une usure prématurée.
• Casse d'arbre à cames : Rare, mais peut arriver si la lubrification est insuffisante.

Symptômes et solutions

• Bruit de claquement : Souvent dû à un jeu excessif.
• Perte de puissance : Les soupapes ne s'ouvrent pas assez.
• Ratés d'allumage : Si une soupape ne s'ouvre pas correctement. La solution est généralement le remplacement de l'arbre à cames et des poussoirs, ou le réglage du jeu.

6. Pistons et bielles

Fonction du piston

Le piston est une pièce cylindrique qui coulisse dans le cylindre. Il reçoit la pression des gaz de combustion et la transmet à la bielle. Il sert aussi à comprimer le mélange et à évacuer les gaz.

Fonction de la bielle

La bielle relie le piston au vilebrequin. Elle transforme le mouvement linéaire du piston en mouvement rotatif du vilebrequin.

Segments

Les segments sont des anneaux métalliques logés dans des gorges sur le piston. Ils assurent l'étanchéité entre le piston et la paroi du cylindre, empêchant les gaz de combustion de passer dans le carter et l'huile de monter dans la chambre de combustion.

Pannes fréquentes

• Segments usés : Usure normale, mais peut être accélérée par une mauvaise lubrification ou une surchauffe.
• Piston endommagé : Peut être rayé, percé ou fondu à cause d'une surchauffe ou d'une détonation.
• Bielle endommagée : Peut se déformer ou casser à cause d'un hydrolock (entrée d'eau dans le cylindre) ou d'un surrégime.
• Perte de compression : Due à l'usure des segments ou à des dommages sur les pistons ou les cylindres.

Symptômes et solutions

• Consommation d'huile : Les segments usés laissent passer l'huile dans la chambre de combustion.
• Fumée bleue à l'échappement : De l'huile est brûlée.
• Perte de puissance : La compression est plus faible.
• Bruit de cognement : Une bielle endommagée ou un piston qui a du jeu. La solution implique généralement une réfection du moteur : remplacement des pistons, segments, bielles, et éventuellement une rectification des cylindres.

7. Vilebrequin

Définition

Le vilebrequin est un arbre doté de manetons décalés. C'est lui qui convertit le mouvement alternatif des pistons en mouvement rotatif.

Fonction

Il reçoit la force des bielles et la transforme en couple, qui est ensuite transmis à la boîte de vitesses via le volant moteur.

Composants clés

• Manetons : Les parties sur lesquelles s'articulent les bielles.
• Paliers : Les parties qui reposent sur les coussinets dans le bloc moteur.
• Contrepoids : Ils équilibrent le vilebrequin et réduisent les vibrations.
• Coussinets : Des demi-coquilles en métal anti-friction qui protègent le vilebrequin et réduisent les frottements.

Problèmes fréquents

• Usure des manetons : Les manetons peuvent s'user ou se rayer, ce qui cause du bruit et une perte de pression d'huile.
• Coussinets usés : Les coussinets peuvent s'user jusqu'à laisser le métal à nu, ce qui endommage le vilebrequin.
• Fissure ou casse : Rare, mais peut arriver sous une contrainte extrême.

Diagnostic et solutions

• Bruit de cognement sourd : Souvent un signe d'usure des coussinets de vilebrequin.
• Baisse de pression d'huile : Les coussinets usés laissent fuir l'huile. La solution est de déposer le moteur, de rectifier le vilebrequin et de remplacer les coussinets. Parfois, le vilebrequin doit être remplacé.

8. Système de distribution

Fonction

Le système de distribution synchronise la rotation du vilebrequin et des arbres à cames. Il garantit que les soupapes s'ouvrent et se ferment au bon moment par rapport à la position des pistons.

Composants

• Chaîne de distribution : Plus durable qu'une courroie, mais plus bruyante.
• Courroie de distribution : Silencieuse, mais doit être remplacée à intervalles réguliers.
• Tendeur : Maintient la tension de la courroie ou de la chaîne.
• Guides : Maintiennent la courroie ou la chaîne en place.
• Pignons : Relient la courroie ou la chaîne au vilebrequin et aux arbres à cames.

Pannes et conséquences

• Courroie ou chaîne détendue : Peut sauter une dent, ce qui décale le calage et peut causer des dommages au moteur.
• Rupture de la courroie : Sur un moteur "interférentiel", les soupapes peuvent entrer en contact avec les pistons, causant des dégâts majeurs (soupapes tordues, pistons percés).
• Tendeur HS : Peut causer un bruit de chaîne ou une rupture.

Entretien

La courroie de distribution doit être remplacée selon les préconisations du constructeur (souvent entre 60 000 et 120 000 km). La chaîne est généralement lubrifiée à vie, mais elle peut s'allonger et nécessiter un remplacement.

9. Système d'admission d'air

Composants

• Filtre à air : Retient la poussière et les impuretés.
• Durites : Conduits flexibles qui amènent l'air au moteur.
• Collecteur d'admission : Répartit l'air entre les cylindres.
• Papillon : Régule le débit d'air entrant.
• Ports d'admission : Conduits dans la culasse qui amènent l'air aux soupapes.
• Capteurs : Débitmètre d'air (MAF), capteur de pression (MAP), capteur de température.

Problèmes fréquents

• Filtre à air encrassé : Réduit le débit d'air et augmente la consommation.
• Fuite d'air : Après le débitmètre, fausse les mesures et appauvrit le mélange.
• Papillon encrassé : Cause un ralenti instable.
• Collecteur fissuré : Provoque une fuite d'air.

Symptômes et solutions

• Perte de puissance : Manque d'air.
• Ralenti instable : Fuite ou papillon encrassé.
• Voyant moteur allumé : Capteur défaillant. La solution : remplacer le filtre, nettoyer le papillon, réparer les fuites, remplacer les capteurs.

10. Boîtier papillon

Définition

Le boîtier papillon est un composant situé sur le collecteur d'admission. Il contient un papillon (une sorte de volet) qui régule la quantité d'air entrant dans le moteur.

Fonction

En fonction de la position de la pédale d'accélérateur, le papillon s'ouvre plus ou moins, laissant entrer plus ou moins d'air. Le calculateur moteur ajuste alors la quantité de carburant en conséquence.

Types

• Papillon mécanique : Actionné par un câble relié à la pédale.
• Papillon électronique : Actionné par un moteur électrique, piloté par le calculateur.

Pannes fréquentes

• Encrassement : Les dépôts de carbone peuvent empêcher le papillon de se fermer complètement, causant un ralenti instable.
• Usure du moteur pas à pas : Sur les papillons électroniques, le moteur peut s'user ou tomber en panne.
• Capteur de position HS : Envoie des informations erronées au calculateur.

Solutions

• Nettoyage : Nettoyer le boîtier avec un spray spécifique.
• Remplacement : Si le moteur est HS ou le capteur défaillant.

11. Système d'alimentation en carburant

Composants

• Pompe à carburant : Envoie le carburant du réservoir vers le moteur.
• Filtre à carburant : Retient les impuretés.
• Rampe d'injection : Distributeur de carburant aux injecteurs.
• Injecteurs : Pulvérisent le carburant dans le collecteur d'admission (injection indirecte) ou dans la chambre de combustion (injection directe).
• Régulateur de pression : Maintient une pression constante dans la rampe.

Problèmes fréquents

• Pompe à carburant HS : Baisse de pression, moteur ne démarre pas.
• Filtre bouché : Restreint le débit de carburant.
• Injecteurs encrassés : Mauvaise pulvérisation, ratés.
• Régulateur HS : Pression de carburant incorrecte.

Symptômes et solutions

• Démarrage difficile : Pompe ou filtre.
• Ratés d'allumage : Injecteurs.
• Perte de puissance : Pression de carburant insuffisante. La solution : remplacer la pompe, le filtre, nettoyer ou remplacer les injecteurs.

12. Système d'allumage

Composants

• Bougies : Produisent l'étincelle.
• Bobines : Transforment la basse tension en haute tension.
• Faisceau : Câbles qui relient les bobines aux bougies (sur les systèmes anciens).
• Calculateur moteur : Gère le moment de l'étincelle.

Problèmes fréquents

• Ratés d'allumage : Bougies usées, bobines défectueuses.
• Bougie encrassée : Dépôts de carbone, huile, ou calamine.
• Bobine défectueuse : Cause des ratés sur un ou plusieurs cylindres.

Diagnostic et solutions

• Voyant moteur clignotant : Signe de ratés graves.
• Moteur qui tremble : Ratés d'allumage.
• Perte de puissance : Allumage défaillant. La solution : remplacer les bougies, tester et remplacer les bobines.

13. Système d'échappement

Composants

• Collecteur d'échappement : Recueille les gaz des cylindres.
• Sonde lambda : Mesure l'oxygène dans les gaz.
• Catalyseur : Réduit les émissions polluantes.
• Ligne d'échappement : Conduits qui amènent les gaz à l'arrière.
• Silencieux : Réduit le bruit.

Problèmes fréquents

• Collecteur fissuré : Fuite, bruit.
• Sonde lambda HS : Surconsommation, voyant moteur.
• Catalyseur bouché : Perte de puissance, surchauffe.
• Silencieux percé : Bruit excessif.

Solutions

Remplacement des pièces défectueuses.

14. Système de lubrification

Composants

• Huile moteur : Lubrifie, refroidit, nettoie.
• Carter d'huile : Réservoir d'huile.
• Pompe à huile : Fait circuler l'huile sous pression.
• Filtre à huile : Retient les impuretés.
• Canaux d'huile : Galeries qui amènent l'huile aux points de lubrification.

Importance de l'huile

L'huile est vitale. Elle réduit les frottements, évacue la chaleur, et transporte les impuretés vers le filtre. Sans huile, le moteur se détruit en quelques minutes.

Pannes et entretien

• Baisse de pression d'huile : Pompe usée, manque d'huile, filtre bouché.
• Huile sale : Ne lubrifie plus correctement. L'entretien consiste à vérifier le niveau régulièrement et à changer l'huile et le filtre selon les préconisations.

15. Système de refroidissement

Composants

• Pompe à eau : Fait circuler le liquide.
• Thermostat : Régule la température.
• Radiateur : Refroidit le liquide.
• Liquide de refroidissement : Absorbe la chaleur.
• Durites : Transportent le liquide.
• Ventilateur : Force l'air à travers le radiateur.

Problèmes fréquents

• Surchauffe : Thermostat bloqué, pompe à eau HS, radiateur bouché, manque de liquide.
• Fuite : Durites, radiateur, joint de culasse.
• Thermostat bloqué : Moteur qui chauffe trop ou pas assez.

Symptômes, causes, solutions

Symptôme	Cause possible	Solution
Surchauffe	Thermostat, pompe, fuite	Diagnostiquer et réparer
Fuite de liquide	Durite, radiateur, joint	Remplacer la pièce
Moteur qui ne chauffe pas	Thermostat bloqué ouvert	Remplacer le thermostat

16. Pompe à huile et filtre à huile

Pompe à huile

• Définition : Pompe qui aspire l'huile du carter et la met sous pression.
• Fonction : Assurer la circulation de l'huile dans tout le moteur.
• Pannes : Usure, clapet de décharge bloqué, entraînement cassé.
• Symptômes : Voyant d'huile allumé, bruit de claquement.
• Diagnostic : Mesure de la pression d'huile avec un manomètre.
• Solutions : Remplacement de la pompe.

Filtre à huile

• Fonction : Retenir les particules métalliques et les impuretés.
• Contamination : Se colmate avec le temps.
• Remplacement : À chaque vidange.
• Conséquences d'un filtre bouché : Baisse de pression d'huile, usure accélérée.

17. Alternateur

• Fonction : Produire de l'électricité pour recharger la batterie et alimenter les équipements électriques lorsque le moteur tourne.
• Production électrique : Convertit l'énergie mécanique en énergie électrique.
• Recharge de la batterie : Maintient la batterie chargée.
• Régulateur : Maintient une tension constante.
• Pannes : Usure des balais, régulateur HS, roulement bruyant, diode grillée.
• Symptômes : Voyant batterie allumé, phares faibles, batterie qui se décharge.
• Diagnostic : Mesure de la tension de charge.
• Solutions : Remplacement de l'alternateur ou réparation.

18. Démarreur

• Fonction : Lancer le moteur thermique en entraînant le volant moteur.
• Principe : Un moteur électrique puissant qui engrène un pignon sur la couronne du volant moteur.
• Relation batterie/démarreur/vilebrequin : La batterie fournit l'énergie, le démarreur la convertit en mouvement, et le vilebrequin est entraîné pour lancer le cycle.
• Pannes : Solénoïde HS, pignon usé, charbons usés, roulement.
• Symptômes : Clic, démarrage lent, absence de démarrage.
• Diagnostic et solutions : Tester la batterie, le solénoïde, et remplacer le démarreur si nécessaire.

19. Volant moteur / flexplate

• Fonction : Réguler la rotation du moteur et transmettre la puissance à la boîte de vitesses.
• Boîte manuelle : Volant moteur massif avec couronne dentée.
• Boîte automatique : Flexplate, plus léger.
• Démarrage : La couronne dentée permet au démarreur de lancer le moteur.
• Transmission de la puissance : Le volant moteur est solidaire du vilebrequin et transmet le couple à l'embrayage (boîte manuelle) ou au convertisseur (boîte auto).
• Pannes : Usure des dents, voilage, fissures, jeu.
• Symptômes : Bruit de claquement au démarrage, vibrations.
• Solutions : Remplacement du volant moteur.

20. Courroie accessoires

• Alternateur : Entraîne l'alternateur.
• Pompe à eau : Entraîne la pompe à eau (selon configuration).
• Compresseur de climatisation : Entraîne le compresseur de clim.
• Direction assistée : Entraîne la pompe de direction assistée (selon configuration).
• Pannes : Bruits (courroie qui patine ou siffle), fissures, usure.
• Inspection : Vérifier la tension et l'état.
• Remplacement : À remplacer si usée ou fissurée.

21. Supports moteur

• Fonction : Fixer le moteur au châssis et absorber les vibrations.
• Fixation du moteur : Maintient le moteur en place.
• Absorption des vibrations : Les silentblocs en caoutchouc isolent les vibrations.
• Pannes : Caoutchouc craquelé, affaissé, rupture.
• Symptômes : Vibrations excessives, bruits de cognement.
• Solutions : Remplacement des supports.

22. Capteurs du moteur

Capteur de position du vilebrequin (CKP)

• Définition : Mesure la position et la vitesse de rotation du vilebrequin.
• Fonction : Indique au calculateur quand déclencher l'allumage et l'injection.
• Emplacement : Près du vilebrequin, sur le bloc moteur.
• Symptômes : Moteur ne démarre pas, calages, ratés.
• Diagnostic : Lecture des codes défaut, oscilloscope.
• Solution : Remplacement.

Capteur de position d'arbre à cames (CMP)

• Définition : Mesure la position de l'arbre à cames.
• Fonction : Permet au calculateur de synchroniser l'injection et l'allumage séquentiels.
• Emplacement : Sur la culasse, près des arbres à cames.
• Symptômes : Démarrage difficile, ratés, perte de puissance.
• Diagnostic : Codes défaut, oscilloscope.
• Solution : Remplacement.

Sonde lambda

• Définition : Mesure la quantité d'oxygène dans les gaz d'échappement.
• Fonction : Permet d'ajuster le mélange air-carburant.
• Emplacement : Sur la ligne d'échappement, avant et après le catalyseur.
• Symptômes : Surconsommation, voyant moteur, instabilité.
• Diagnostic : Codes défaut, mesure de tension.
• Solution : Remplacement.

Débitmètre d'air (MAF)

• Définition : Mesure la masse d'air entrant dans le moteur.
• Fonction : Informe le calculateur pour ajuster la quantité de carburant.
• Emplacement : Entre le filtre à air et le collecteur d'admission.
• Symptômes : Perte de puissance, surconsommation, fumée noire.
• Diagnostic : Codes défaut, données en direct.
• Solution : Nettoyage ou remplacement.

Capteur MAP

• Définition : Mesure la pression absolue dans le collecteur d'admission.
• Fonction : Indique la charge du moteur.
• Emplacement : Sur ou près du collecteur d'admission.
• Symptômes : Ratés, perte de puissance, surconsommation.
• Diagnostic : Codes défaut, test de dépression.
• Solution : Remplacement.

Capteur de température du liquide de refroidissement

• Définition : Mesure la température du liquide.
• Fonction : Informe le calculateur pour ajuster l'injection et le ventilateur.
• Emplacement : Sur la culasse ou le boîtier de sortie d'eau.
• Symptômes : Surchauffe, mauvais démarrage à froid, surconsommation.
• Diagnostic : Codes défaut, mesure de résistance.
• Solution : Remplacement.

Capteur de cliquetis

• Définition : Détecte les vibrations anormales (cliquetis) dans le moteur.
• Fonction : Permet au calculateur de retarder l'allumage pour éviter le cliquetis.
• Emplacement : Sur le bloc moteur.
• Symptômes : Perte de puissance, bruit de cliquetis.
• Diagnostic : Codes défaut, oscilloscope.
• Solution : Remplacement.

Capteur de position du papillon (TPS)

• Définition : Mesure l'angle d'ouverture du papillon.
• Fonction : Informe le calculateur de la demande de puissance.
• Emplacement : Sur le boîtier papillon.
• Symptômes : Ralenti instable, à-coups, perte de puissance.
• Diagnostic : Codes défaut, données en direct.
• Solution : Remplacement ou nettoyage du boîtier.

23. Système PCV / ventilation du carter

• Fonction : Évacuer les gaz de blow-by (gaz de combustion qui s'échappent dans le carter) et les réintroduire dans l'admission pour être brûlés.
• Gaz de carter : Contiennent des hydrocarbures imbrûlés et de l'humidité.
• Valve PCV : Régule le débit de gaz.
• Problèmes : Valve bouchée, durites fissurées.
• Symptômes : Fuites d'huile, ralenti instable, consommation d'huile.
• Solutions : Nettoyer ou remplacer la valve PCV et les durites.

24. Joint de culasse

• Fonction : Assure l'étanchéité entre le bloc moteur et la culasse.
• Importance : Crucial pour la compression, le refroidissement et la lubrification.
• Défaillance : Peut brûler, se fissurer ou se déformer.
• Mélange huile/liquide de refroidissement : L'huile et le liquide peuvent se mélanger.
• Perte de liquide : Le liquide peut s'échapper dans les cylindres ou à l'extérieur.
• Perte de compression : Les gaz de combustion peuvent fuir dans le circuit de refroidissement.
• Surchauffe : Conséquence fréquente.
• Fumée blanche : Signe de liquide de refroidissement brûlé.
• Diagnostic : Test de compression, test d'étanchéité, analyse des gaz d'échappement.
• Réparation : Remplacement du joint de culasse, souvent avec resurfaçage de la culasse.
• Prévention : Éviter les surchauffes, utiliser un bon liquide de refroidissement.

25. Les principales pannes moteur

Panne	Causes possibles	Symptômes	Solutions
Surchauffe	Thermostat, pompe, fuite	Température élevée	Diagnostiquer refroidissement
Ratés moteur	Bougies, bobines, injecteurs	Moteur qui tremble	Contrôler allumage/injection
Basse pression d'huile	Pompe, manque d'huile	Voyant huile	Contrôle immédiat
Consommation d'huile	Segments, joints, fuite	Niveau qui baisse	Inspection moteur
Démarrage difficile	Batterie, démarreur, carburant	Démarrage lent	Diagnostic
Ralenti instable	Fuite, papillon, capteur	Régime instable	Diagnostic
Perte de puissance	Admission, carburant, allumage	Accélération faible	Recherche de panne
Fumée blanche	Liquide dans cylindres	Fumée blanche	Culasse/joint
Fumée bleue	Huile brûlée	Fumée bleue	Segments/joints
Fumée noire	Mélange trop riche	Fumée noire	Système air/carburant

26. Comment diagnostiquer une panne moteur ?

1. Identifier le symptôme : Que se passe-t-il exactement ? Bruit, fumée, perte de puissance ?
2. Vérifier les voyants : Le voyant moteur est-il allumé ? Clignotant ?
3. Lire les codes OBD-II : Utilisez un scanner OBD-II pour lire les codes défaut enregistrés. C'est souvent la première étape pour orienter le diagnostic.
4. Contrôler les niveaux : Huile, liquide de refroidissement, liquide de frein, etc.
5. Inspection visuelle : Recherchez des fuites, des durites fissurées, des connexions débranchées.
6. Tester les capteurs : À l'aide d'un multimètre et des données constructeur.
7. Test de compression : Pour vérifier l'étanchéité des cylindres.
8. Test d'étanchéité : Pour détecter les fuites de liquide de refroidissement ou d'huile.
9. Réparation : Effectuez la réparation nécessaire.
10. Vérification après réparation : Effacez les codes et vérifiez que le problème est résolu.

27. Entretien du moteur

Contrôles réguliers

• Huile : Vérifiez le niveau régulièrement, surtout avant un long trajet.
• Liquide de refroidissement : Vérifiez le niveau à froid.
• Fuites : Inspectez le sol sous la voiture.
• Courroies : Vérifiez l'état et la tension.
• Durites : Inspectez pour des fissures ou des traces de fuite.

Entretien périodique

• Huile moteur : Vidange tous les 10 000 à 20 000 km selon les préconisations.
• Filtre à huile : À remplacer à chaque vidange.
• Filtre à air : À remplacer tous les 20 000 à 40 000 km.
• Bougies : À remplacer tous les 30 000 à 60 000 km.

Entretien longue durée

• Distribution : Courroie à remplacer selon les préconisations (souvent 60 000 à 120 000 km).
• Liquide de refroidissement : À remplacer tous les 5 ans ou 100 000 km.
• Courroie accessoires : À inspecter régulièrement, à remplacer si usée.
• Supports moteur : À inspecter, à remplacer si affaissés ou craquelés.

28. Signes d'alerte à ne jamais ignorer

• 🚨 Voyant pression d'huile : Arrêtez-vous immédiatement.
• 🚨 Surchauffe : Arrêtez-vous et laissez refroidir.
• 🚨 Voyant moteur clignotant : Signe de ratés graves, réduisez la vitesse et consultez.
• 🚨 Claquement moteur : Peut indiquer un problème grave.
• 🚨 Fumée importante : Blanche, bleue ou noire, à ne pas ignorer.
• 🚨 Perte de liquide de refroidissement : Peut mener à une surchauffe.
• 🚨 Perte brutale de puissance : Peut indiquer une panne majeure.
• 🚨 Vibrations importantes : Peut être un support moteur HS ou un problème d'allumage.

29. Quand faut-il arrêter immédiatement de conduire ?

Il y a des situations où il ne faut pas insister. Si vous constatez :

• Une surchauffe importante : La température monte en flèche. Arrêtez-vous, coupez le moteur et laissez refroidir.
• Une pression d'huile insuffisante : Le voyant d'huile s'allume. Coupez le moteur immédiatement, vous risquez de le détruire.
• Une grosse fuite de liquide : Que ce soit de l'huile ou du liquide de refroidissement.
• Un claquement interne important : Un bruit sourd et régulier peut indiquer une bielle ou un coussinet en train de lâcher.
• Un voyant moteur clignotant : Signe de ratés sévères qui peuvent endommager le catalyseur.
• Des ratés sévères : Le moteur tremble, cale, n'a plus de puissance.

Dans tous ces cas, il est plus sage de s'arrêter et de faire appel à un professionnel.

30. Checklist d'entretien moteur

• Vérifier l'huile
• Vérifier le liquide de refroidissement
• Vérifier les courroies
• Vérifier les durites
• Contrôler la batterie
• Vérifier les bougies
• Remplacer le filtre à huile
• Contrôler le filtre à air
• Effectuer un diagnostic OBD-II
• Rechercher les fuites

31. FAQ moteur automobile

Quels sont les principaux composants d'un moteur ? Le bloc moteur, la culasse, le joint de culasse, les pistons, les bielles, le vilebrequin, les arbres à cames, les soupapes, le système de distribution, le système d'admission, le système d'alimentation, le système d'allumage, le système d'échappement, le système de lubrification, le système de refroidissement, l'alternateur, le démarreur, etc.

Comment fonctionne un moteur 4 cylindres ? Il fonctionne selon le cycle à quatre temps. Les quatre pistons travaillent ensemble, décalés les uns par rapport aux autres, pour produire une puissance continue.

Que signifie DOHC ? DOHC signifie "Double Overhead Camshaft" (double arbre à cames en tête). Cela signifie que le moteur a deux arbres à cames, un pour les soupapes d'admission et un pour les soupapes d'échappement. Cela permet un meilleur contrôle de la distribution et donc plus de puissance.

Quelle est la fonction du vilebrequin ? Le vilebrequin transforme le mouvement linéaire des pistons en mouvement rotatif, qui est ensuite transmis à la boîte de vitesses.

À quoi sert la culasse ? La culasse ferme les cylindres et abrite les soupapes, les arbres à cames et les chambres de combustion.

Pourquoi un moteur chauffe-t-il ? Un moteur peut chauffer à cause d'un manque de liquide de refroidissement, d'un thermostat bloqué, d'une pompe à eau défectueuse, d'un radiateur bouché, ou d'un joint de culasse HS.

Pourquoi un moteur consomme-t-il de l'huile ? Les causes peuvent être des segments usés, des joints de queues de soupapes usés, une fuite d'huile, ou une usure générale du moteur.

Pourquoi un moteur fait-il des ratés ? Les ratés peuvent être causés par des bougies usées, des bobines défectueuses, des injecteurs encrassés, ou un problème de compression.

Quels sont les signes d'un joint de culasse HS ? Fumée blanche à l'échappement, perte de liquide de refroidissement, surchauffe, mayonnaise dans l'huile, perte de compression.

Quand faut-il changer l'huile moteur ? En général, tous les 10 000 à 20 000 km, ou au moins une fois par an. Consultez le carnet d'entretien de votre véhicule.

Combien de temps peut durer un moteur ? Un moteur bien entretenu peut durer 300 000 km ou plus. Certains atteignent même 500 000 km.

Peut-on réparer un moteur au lieu de le remplacer ? Oui, dans de nombreux cas, un moteur peut être réparé (réfection). Cela dépend de l'étendue des dommages et du coût par rapport à un moteur d'occasion ou neuf.

---

🔧 Structure recommandée pour chaque composant

Pour que cet article soit vraiment utile, chaque composant devrait idéalement être détaillé selon la fiche suivante :

1. Qu'est-ce que c'est ? Définition simple.
2. Où est-ce situé ? Position dans le moteur.
3. À quoi ça sert ? Fonction principale.
4. Comment ça marche ? Explication technique simplifiée.
5. Pièces principales : Sous-composants.
6. Problèmes fréquents : Pannes courantes.
7. Symptômes de défaillance : Bruits, fumée, voyant, perte de puissance, etc.
8. Causes courantes : Usure, manque d'huile, surchauffe, contamination, défaut électrique...
9. Comment le diagnostiquer : Tests et contrôles.
10. Solutions / réparations : Actions possibles.
11. Conseils d'entretien : Prévention.
12. Quand voir un mécanicien : Cas nécessitant un professionnel.
13. Composants associés : Liens internes vers les autres parties du moteur.

Voilà, vous avez maintenant une vue d'ensemble assez complète du fonctionnement d'un moteur thermique et de ses composants. Prenez soin de votre moteur, et il vous le rendra bien.
